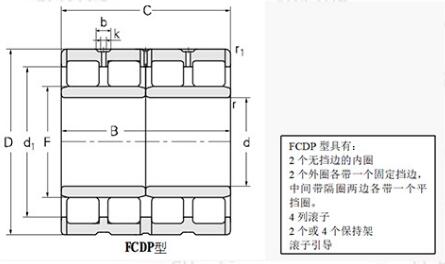

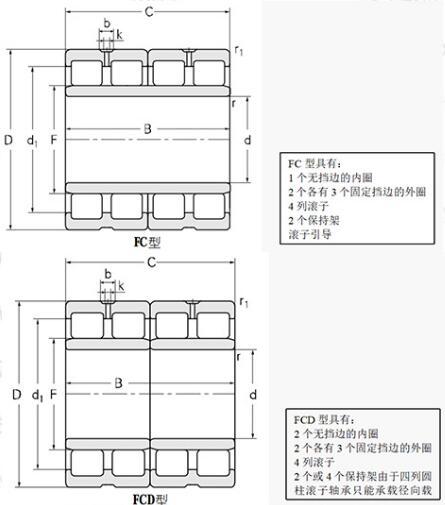

四列圓柱滾子軸承有多種不同結構的設計。軸承之間的主要設計差異是內外圈的數量、內圈設計(擋邊結構)以及保持架的設計和材料。常見的結構如下圖。

由于四列圓柱滾子軸承只能承載徑向載荷，所以它們與深溝球或角接觸球軸承一起安裝，或者與承受軸向載荷的圓錐滾子軸承(徑向或推力設計)一起安裝使用。

因為滾子數量很多，四列圓柱滾子軸承適合很高的徑向載荷。開式擋邊設計結合滾子端面設計以及表面處理促進潤滑膜的形成，以減少摩擦，并提高軸向載荷的承載能力。四列圓柱滾子軸承的部件具有可分離型和可互換性。這樣便于安裝、拆卸和維護檢驗。有保持架設計適用于高速、快加速和沖擊載荷。四列圓柱滾子軸承較低的橫截面高度允許使用與滾子直徑相比較大的輥頸。

四列圓柱滾子軸承極大部分用于軋鋼機架、軋光機和輥壓機的軋輥頸。由于這些軸承通常以過盈配合安裝在軋輥頸上，四列圓柱滾子軸承特別適合軋鋼速度高的軋鋼機應用。

國產四列圓柱滾子軸承的結構、外形尺寸、代號方法、尺寸公差、徑向游隙等相關技術要求應符合JB/T5389.1-2016標準。

四列圓柱滾子軸承的各個部件必須按正確的順序安裝。因此，軸承廠家已采取一些預防措施來簡化安裝:

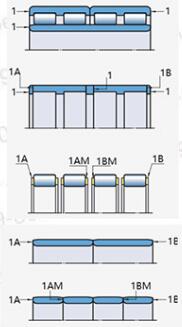

1. 屬于一起的組件相應地被標記。示例見下圖。

2. 每個軸承的所有部件均標有相同的序列號，以降低混淆部件的風險。

3. 如果兩個內圈可完全互換，不需要像外圈一樣有相同的編號。

如果是圓錐孔軸承采用過盈配合進行安裝，軸承可在安裝過程中調整，以得到一定的徑向內部游隙或確定的預載荷。

在大部分應用中，載荷是定向的，因此外圈只有大約四分之一承受載荷。因此，應采取以下預防措施:

外圈側面分為I到IV所示的四個區域。

區域1標記另外還包括一條穿過軸承外表面的線。

區域1應位于載荷作用的方向，以便初始安裝。

在一定使用期限后，外圈應轉動90°，具體取決于運行條件。建議的期限為大約1000個工作時，而且在此期限后應檢查軸承。
